Ürün ayrıntıları:
|
güneş paneli: | 190W güneş paneli | Yük güç (W): | 4500W |
---|---|---|---|
İnverter: | Izgarasız saf sinüs dalgası | Şarj süresi: | Bataryayı tamamen şarj etmek için 8-10 housr |
Pil: | 12V / 12AH SMF kurşun asit batarya | Uygulama: | buliding |
Vurgulamak: | grid güneş enerjisi sistemleri kapalı güneş enerjisi sistemi,off grid solar power systems |
Izgara üzerinde 1kw güneş nesil güç sistemi Konut Güneş Enerjisi Sistemleri
Açıklama:

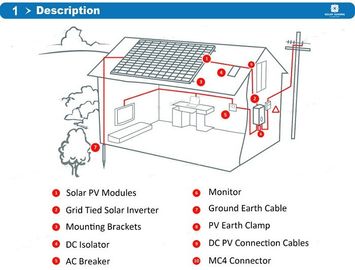

Izgara Bağlantılı Sistem
PV Dizisi:
Güneş ışığı, içine giren gevşek elektronları çeken PV modüllerinde silikon gofretlerden geçer
Doğru Akım (DC) elektriği olarak kablolar.
Birleştirici Kutusu:
PV modülleri, doğru sistem voltajını (VDC) çıkarmak için bir birleştirme kutusunda birlikte bağlanır.
Dc bağlantıyı kes:
Devre kesiciler ve toprak arıza koruması ile sistem kapanması. Tüm parçaların emin olmak için kod tarafından gerekli
Sistemin tüm güç kaynaklarından bağlantısı kesilebilir.
AC Şebeke Paneli ve Metre:
Şebeke güç tüketiminiz ve PV dizinizdeki güç üretimi burada ölçülür. Net matering
sadece kullandığınız ile ürettikleriniz arasındaki farkı ödemeniz anlamına gelir.
AC Bağlantısını Kesin (Erişilebilirlik):
Sürücünüzden gelen AC çıkışı ve şebekeden gelen AC gücü, burada devre kesicilerle birleştirilir.
Inverter:
PV Dizisinden Doğru Akım (DC) elektriği Altemating Current (AC) elektriğine çevrilir.
evdeki yükleri temin et ve enerjiyi şebekeye geri sat.
1.1KW Izgara Bağlı Güneş Sistemi Şartname | ||
GÜNEŞ PANELİ | ||
Güneş paneli gücü Pm | 6 * 190WP | |
Güç ödeneği | ±% 3 | |
Optimize çalışma voltajı Vm | 36.6V | |
Optimize edilmiş çalışma akımı Im | 5.19A | |
Açık devre gerilimi | 45.1V | |
Kısa devre akımı Isc | 5.57A | |
GRID TIED INVERTER | ||
Inverter Girişi (DC) | ||
Maks. Dc güç | 1100W | |
Maks. DC gerilimi | 500V | |
Maks. giriş akımı | 8.8A | |
MPP izleyici başına MPP izleyici / Strings sayısı | 1 1 | |
MPPT voltaj aralığı (nominal güçte) | 120 ° 425V | |
Kapatma gerilimi / Başlangıç gerilimi | 70 / 120V | |
Inverter Çıkışı (AC) | Inverter Çıkışı (AC) | |
AC nominal güç | 1000W | |
Maks. AC gücü | 1000W | |
Maks. AC akım | 5.5A | |
Nominal AC voltajı / aralığı | 230/180 ~ 270V | |
AC şebeke frekansı / aralığı | 50/47 ~ 52Hz | |
Güç faktörü (cosφ) | 1 | |
Toplam harmonik bozulma (THDi) (nominal güçte) | <% 3 | |
Invertör Verimliliği | Invertör Verimliliği | |
Maks. verim | 96,60% | |
Euro verimliliği | 95.50% | |
MPPT verimliliği | % 99.90 | |
Inverter Genel veriler | ||
Boyutlar (W / H / D) | 285 * 385 * 145mm | |
Ağırlık (kg] | 15Kg | |
Çalışma sıcaklığı aralığı | -20 ~ + 60 (45 ° C'de derating) | |
Giriş koruması | IP65 | |
Topoloji | transformerless | |
İç tüketimi (gece) | 0 | |
Soğutma konsepti | Konveksiyon | |
Gürültü (tipik) | <30 dB | |
LCD ekran | Arka ışık, 16 * 2 karakter LCD | |
İletişim portu | RS232 | |
GÜNEŞ PANELI MONTAJI (Perde çatı) | ||
Demiryolu | 2600mm * 4 adet | |
kanca | 12pcs | |
Orta kelepçe | 10 parça | |
Uç kelepçe | 4 adet | |
Ray bağlantı | 2adet | |
Topraklama kulağı (isteğe bağlı) | 5adet | |
Topraklama klipsleri (İsteğe bağlı) | 5adet | |
ELEKTRIK KUTUSU (İsteğe Bağlı) | AC / DC Devre Kesiciler, Aydınlatma tutucuları, Elektrik sayacı |
Yükleyiciniz ve Yardımcı Programınızla Çalışın
Bir güneş enerjisi sistemi kurmaya karar verirseniz, yükleyiciniz,
gerekli izin ve adımlar.
Yükleyiciniz, sisteminiz için uygun boyutu belirler. Boyut elektriğinize dayanacaktır
ihtiyaçlar (4. adımda belirlenir) yanı sıra aşağıdakiler:
Sitenin güneş kaynağı veya mevcut güneş ışığı
Sistemin yönü ve eğimi
Güneş ışığını elektriğe çevirmede sistemin verimliliği
Bir yardımcı program, bir rüzgar türbini veya bir fosil yakıt üreticisi gibi diğer elektrik kaynakları.
Yükleyiciniz, tüm ekipmanların doğru şekilde kurulduğundan ve bu şekilde yönlendirilip eğilmesinden de emin olacaktır.
Sisteminiz tarafından alınan ve üretilen günlük ve mevsimsel güneş enerjisini maksimize etmek.
Faturalandırmanın ve net metriğin nasıl çalışacağını ve ayrıca kullanacağınız ek kullanım ücretlerinin ne kadar olduğunu anladığınızdan emin olun.
ödemek zorunda.
